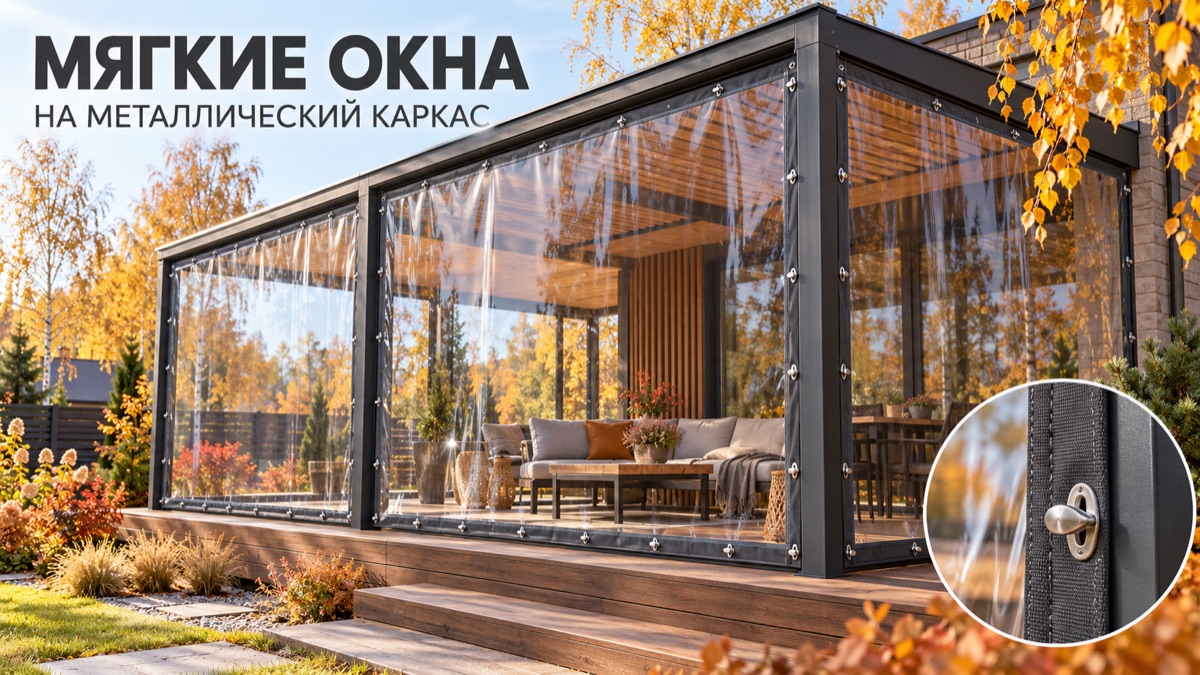

Установить мягкие окна на металлический каркас технически возможно, если у конструкции есть устойчивые поверхности для размещения креплений. Однако профильная труба, круглая стойка или декоративная ковка требуют разных решений. Одних размеров проёма для изготовления недостаточно.

До заказа необходимо определить, к какой стороне профиля будет прилегать полотно, поместятся ли на ней крепления и каким способом их допустимо установить. Если нужны дополнительные планки или новые стойки, каркас лучше подготовить до окончательного замера.

Чем монтаж на металл отличается от установки на деревянный брус

На деревянном каркасе ответные части обычно размещают на лицевой поверхности стоек и перекладин. При работе с металлом приходится дополнительно учитывать форму и размеры профиля, толщину стенки, наличие сварных соединений и состояние покрытия.

Для расчёта важны:

  • форма профиля — прямоугольная, квадратная или круглая;
  • ширина доступной лицевой поверхности;
  • положение сварных швов и декоративных элементов;
  • наличие краски, порошкового или другого покрытия;
  • доступ к внутренней и обратной стороне конструкции;
  • расположение электрических кабелей и светильников;
  • прочность и неподвижность самого каркаса;
  • возможность установить крепёж, подходящий для конкретного профиля.

Тип саморезов, диаметр сверления и другие монтажные параметры нельзя назначать по фотографии. Их выбирают после оценки металлоконструкции и применяемой фурнитуры.

Главный вопрос — куда устанавливать крепления

При замере нужно найти не просто границу проёма, а сплошную монтажную плоскость. На ней должны размещаться окантовка мягкого окна, люверсы и ответные элементы креплений.

Например, профильная труба может выглядеть достаточно массивной, но её лицевая сторона окажется узкой. Если на одну стойку сходятся два соседних полотна, места для двух рядов креплений может не хватить.

Проверьте каждый участок:

  1. Верхнюю перекладину.
  2. Обе боковые стойки.
  3. Нижнее основание.
  4. Промежуточные стойки между проёмами.
  5. Углы и места соединения разных сторон.
  6. Зону будущей двери.
  7. Участки рядом с раскосами и сварными деталями.

Если полотно планируется установить с наружной стороны каркаса, все размеры и препятствия следует оценивать именно в этой плоскости. Размеры, снятые изнутри, могут не соответствовать будущему положению окна.

Какие металлические конструкции требуют особого внимания

Каркас из прямоугольной профильной трубы

Это наиболее понятная для предварительной оценки конструкция, если широкие стороны профиля находятся в одной плоскости. Но нужно проверить ширину каждой стойки и убедиться, что элементы не смещены относительно друг друга.

Даже внешне ровный каркас может иметь выступающие сварные швы, накладки, петли или заглушки, мешающие прилеганию окантовки.

Каркас из круглой трубы

На округлой поверхности сложнее сформировать ровную плоскость для креплений. Нельзя заранее считать, что фурнитуру удастся установить непосредственно на трубу.

Для такого объекта могут потребоваться дополнительные элементы каркаса или другая схема примыкания. Решение согласовывают до изготовления полотен.

Кованая беседка

Декоративные завитки и редкие металлические стойки сами по себе не образуют непрерывного основания. Через открытые участки нельзя надёжно закрепить край мягкого окна.

Нужно отдельно определить, где появятся верхняя, боковые и нижняя монтажные поверхности. При этом дополнительное основание не должно мешать проходу и закрывать важные декоративные элементы без согласования с владельцем.

Металлический каркас с облицовкой

Профиль может быть закрыт сайдингом, панелями, поликарбонатом или декоративными накладками. Видимая облицовка необязательно является подходящим основанием для натяжения окна.

До замера нужно установить, где находится несущая часть и можно ли разместить крепления, не повредив отделку. Не следует самостоятельно сверлить облицовку только для проверки.

Три возможных варианта подготовки основания

Вариант Когда его рассматривают Что нужно согласовать
Крепление непосредственно к профилю Есть ровные и достаточно широкие поверхности Тип фурнитуры, способ монтажа, положение каждого крепления
Дополнительная монтажная планка Профиль узкий, круглый или не в одной плоскости Материал, размеры, расположение и внешний вид планки
Изменение разделения полотен Между большими проёмами недостаточно стоек Количество секций, новые опоры, открывание и внешний вид

Это не готовая инструкция по монтажу. Подходящий вариант зависит от конкретного каркаса и размеров изделия.

Если планируется дополнительная планка, её нельзя считать незначительной деталью. Она изменяет наружные размеры полотна, положение прозрачной части и расстояние между креплениями.

Когда следует доработать каркас

Подготовка может потребоваться, если:

  • у проёма отсутствует нижнее основание;
  • боковые стойки слишком узкие для выбранной фурнитуры;
  • элементы находятся в разных плоскостях;
  • профиль заметно прогибается или шатается;
  • на месте креплений проходят сварные швы;
  • края проёма имеют острые выступы;
  • между соседними секциями нет стойки;
  • раскос пересекает будущую прозрачную часть;
  • дверь упирается в опору или предметы внутри террасы;
  • существующая отделка мешает доступу к металлу.

Доработки желательно закончить до окончательного замера. Если приварить новую стойку, установить планку или обшить профиль после изготовления окон, фактическая геометрия изменится. Общий порядок подготовки разобран в статье о подготовке каркаса к мягким окнам.

Сначала сварка и окраска, потом окончательный замер

Не стоит снимать окончательные размеры, пока каркас ещё планируется варить, выравнивать или обшивать.

Рекомендуемый порядок подготовки:

  1. Определить, какие стороны будут закрыты.
  2. Выбрать количество отдельных полотен.
  3. Предусмотреть вход и открывающиеся секции.
  4. Установить недостающие стойки и перекладины.
  5. Завершить сварочные и зачистные работы.
  6. Нанести предусмотренное защитно-декоративное покрытие.
  7. Проверить геометрию и неподвижность каркаса.
  8. Выполнить окончательный замер.
  9. Согласовать чертёж полотен и креплений.

После сверления при монтаже нужно осмотреть состояние покрытия возле отверстий. Способ восстановления защитного слоя определяют с учётом материала каркаса и использованной краски.

Почему нельзя заказывать только по размеру между трубами

Расстояние между внутренними краями стоек показывает световой проём, но не обязательно соответствует размеру готового мягкого окна.

Окантовка должна перекрывать часть основания, чтобы в ней можно было разместить люверсы и совместить их с ответными креплениями. Поэтому для изготовления нужны не только ширина и высота свободного пространства, но и размеры окружающих профилей.

На предварительной схеме полезно обозначить:

  • световой проём;
  • ширину каждой стойки;
  • ширину верхнего и нижнего профиля;
  • предполагаемый наружный край полотна;
  • расположение прозрачной вставки;
  • места креплений;
  • соседние окна;
  • сварные швы и выступающие детали.

Не прибавляйте к проёму универсальные припуски самостоятельно. Наружный размер должен определяться с учётом конкретной окантовки и схемы креплений.

Как разделить большие проёмы

Широкий пролёт между металлическими опорами не всегда следует закрывать одним полотном. Возможность цельного изготовления и расположение соединительных швов зависят от материала, оборудования и принятой изготовителем технологии.

При разделении нужно учитывать не только ширину проёма, но и повседневное использование террасы:

  • какие секции будут открываться;
  • где требуется вход;
  • какие полотна можно оставить постоянно закрытыми;
  • на каких стойках разместятся соседние края;
  • не окажутся ли крепления в проходе;
  • где будет находиться свёрнутое полотно;
  • как разделение выглядит с фасада.

Если дополнительная стойка ещё не установлена, сначала согласуйте её положение с изготовителем окон. Смещение даже на небольшое расстояние влияет на размеры соседних секций.

Где разместить вход в металлической беседке

Дверную секцию нельзя планировать только по свободному промежутку между стойками. Нужно проверить, удобно ли подходить к ней с обеих сторон и не мешают ли:

  • раскосы каркаса;
  • перила;
  • ступени;
  • мебель;
  • светильники;
  • петли обычной двери;
  • выступающие крепления;
  • свёрнутые соседние полотна.

Мягкая дверь не является жёсткой распашной створкой. Способ прохода, расположение молний или другого согласованного закрывания и возможность поднять полотно должны быть показаны на чертеже.

Общие принципы планирования входа разобраны в статье «Вход на веранду с мягкими окнами: что продумать до заказа».

Можно ли установить деревянную планку на металлический профиль

Дополнительный брус иногда рассматривают как монтажное основание, но это не универсальное решение.

До его установки нужно согласовать:

  • с какой стороны каркаса он будет находиться;
  • его фактическую ширину и толщину;
  • способ крепления к металлу;
  • защиту древесины для условий эксплуатации;
  • цвет и внешний вид;
  • положение относительно соседних стоек;
  • изменение наружных размеров мягких окон.

Если сначала изготовить полотна по металлическому проёму, а затем добавить брус, крепления могут не совпасть. Поэтому дополнительное основание должно присутствовать при окончательном замере либо быть точно отражено в утверждённой схеме.

Что нельзя делать до согласования

Не следует:

  • сверлить пробные отверстия в произвольных местах;
  • приваривать новые стойки после окончательного замера;
  • выбирать крепёж только по внешнему виду;
  • устанавливать скобы вплотную к краю профиля без проверки;
  • рассчитывать два ряда креплений на узкую стойку без чертежа;
  • считать облицовочный лист несущим основанием;
  • закрывать острые сварные участки непосредственно прозрачной плёнкой;
  • переносить схему креплений с деревянной беседки;
  • прибавлять к проёму произвольный припуск;
  • изменять расположение люверсов в готовом изделии самостоятельно.

Если готовое полотно не совпало с каркасом, сначала выясняют причину. Дополнительные отверстия в окантовке могут повредить усиленную зону и не исправить ошибку в геометрии.

Что проверить после монтажа

После установки осмотрите не только полотно, но и все точки соединения с металлокаркасом.

Проверьте, что:

  • крепления расположены на предусмотренных поверхностях;
  • ответные части не установлены на краю или сварном наплыве;
  • окантовка не касается острых деталей;
  • полотно не приходится натягивать резкими рывками;
  • поворотная фурнитура открывается без чрезмерного усилия;
  • поднятые секции не задевают кровлю и светильники;
  • открытые крепления не выступают в проход;
  • соседние полотна не мешают друг другу;
  • дверь работает в согласованной последовательности;
  • после монтажа не осталось необработанных острых кромок.

Подробная памятка есть в материале «Что проверить после установки мягких окон».

Какие фотографии и размеры отправить для расчёта

Для предварительной оценки подготовьте:

  1. Общий вид металлической беседки или террасы со всех сторон.
  2. Фотографии каждого проёма прямо и под углом.
  3. Крупные снимки верхней, боковых и нижней частей каркаса.
  4. Фотографии углов, сварных соединений и узких стоек.
  5. Предварительную ширину и высоту каждого проёма.
  6. Ширину лицевой стороны всех профилей.
  7. Информацию о форме профиля.
  8. Отметки, где нужны вход и открывающиеся секции.
  9. Сведения о ещё не выполненных сварочных, отделочных или покрасочных работах.
  10. Схему расположения мебели, перил и ступеней.

Если толщина стенки трубы или марка покрытия неизвестны, не угадывайте их. Просто укажите, что этих данных нет.
